Камины с подключением воды

Общая информация

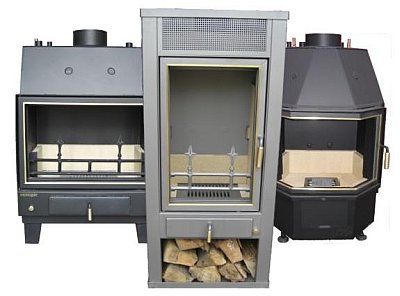

камины с подключением водыВсе камины/печи с подключением воды MERKURY сделаны из 4 мм сертифицированной стали. Камины с подключением воды и печи получили допуск к эксплуатации по санитарным нормам и технике отопления.

Камины с подключением воды и печи MERKURY можно использовать как основной или дополнительный источник отопления. Они подключаются к системе отопления и к резервуару для горячей воды, в котором вода нагревается. Наряду с романтикой камина в доме, это еще и хорошая экономия денег. Отопление древесиной делает вас независимым от повышения цен на ископаемое топливо таких, как мазут и газ.

Система подключения воды MERKURY совместима с другими системами. Она может использоваться для поддержки отопительного котла, работающего на мазуте или газе, или ее можно сочетать с аварийной системой отопления, с работой солнечной системы, с работой резервуара горячей воды,  нагревом хозяйственно-питьевой воды или теплым полом. Программа содержит различные варианты подключения воды. Любое подключение может обеспечить необходимое тепло для среднестатистического дома. Мы предлагаем вам различные варианты оформления каминов с системой подключения. Мы предлагаем вам конструкции с покрытием из стали.

Техника

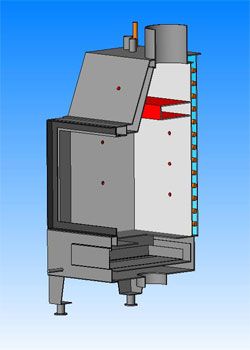

конструкция каминаСистема подключения воды MERKURY состоит из стальной конструкции с двойными стенками, внутри которой находится вода. Пламя топки находится в постоянном контакте с обоими боковыми и задним водными карманами. Далее дополнительно выше расположена куполообразная шахта, заполненная водой перегородка, которая также находится в непосредственном контакте с пламенем.

Благодаря заполненной водой перегородке улучшаются показатели состава ОГ для каминов с подключением воды.

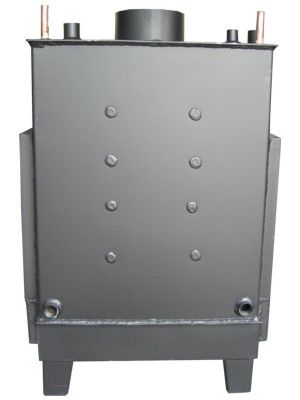

Любое подключение воды MERKURY оснащено медным теплообменником (предохранительное устройство). Он служит предохранителем с тепловым реле и охлаждает воду в каминном подключении, когда ее температура превышает  95 C°. Существуют два варианта конструкции камина с подключением воды или печи. Первый вариант предназначен для систем отопления с рабочим давлением 1,5 бара. Второй вариант конструкции пригоден для больших жилых домов в несколько этажей и рабочим давлением 2 бара. Различие этих вариантов заключается в количестве приваренных предохранительных болтов (предохранительное устройство). Конструкция подключения воды с двойными стенками связана со всей поверхностью, на которой находятся предохранительные болты, положение которых точно рассчитывается. Любое подключение воды работает под давлением, таким образом, используется прибор давления, стабильная работа которого на протяжении многих лет гарантируется множеством предохранительных болтов. Другой отличительной чертой этих предохранительных болтов является то, что при отказе всех остальных компонентов безопасности (что невероятно) и колоссальном повышении давления в камине, они выскакивают. И таким образом удается избежать опасности взрыва – вода просто вытекает.

Признак качества, который вы найдете только у MERKURY

выходные отверстия для воздухаВсе камины с подключением воды MERKURY снабжены отдельным  приводом свежего воздуха с подключением 120мм, у каминных печей диаметр равен 80мм. Это позволяет доставлять воздух через ввод сквозь стену или через подвал. Каждое подключение поды оборудовано первичным и вторичным выходным отверстием для отхода воздуха.

Первичный воздух необходим для аэрации топки, вторичный – для очистки диска, который предотвращает накопление копоти. Вторичный воздух обычно подается дозировано.

Составные части:

  1. Встроенный медный теплообменник.
  2. Термическое обеспечение безопасности при работе (щуп).
  3. Предохранительный клапан 2,5/3 бара.
  4. Расширительный бак с вентилем с поперечной распиловкой.
  5. Автоматический вентилятор.
  6. Встроенные предохранительные болты.
  7. Прямой ход.
  8. Обратный ход.
  9. Термическое обеспечение безопасности при работе на входе.
  10. Термическое обеспечение безопасности при работе на выходе.
  11. Регулятор термостата.
  12. Термометр/манометр.
  13. Спускной вентиль.
  14. Повышение обратного входа.
  15. Подключение дымовых труб (имеется дроссельный клапан для оптимального процесса горения).
  16. Подключение притока свежего воздуха (имеется дроссельный клапан для оптимального процесса горения).
Техническая гарнитура:

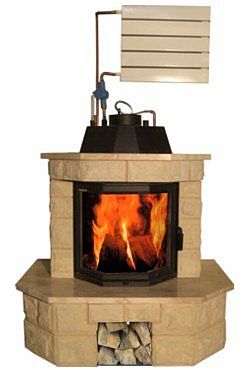

  • Циркуляционный насосприменение печи-камина для отопления
  • Окно термостата
  • Предохранительный клапан 2,5 бар
  • Термическое обеспечение безопасности при работе SYR 3065
  • Повышение обратного входа
  • Автоматический вентилятор
  • Термометр/манометр/термоманометр
  • Расширительный бак при давлении
  • Вентиль с поперечной распиловкой
  • Спускной вентиль
  • Дымогарная труба 500мм/250мм
  • Колено дымогарной трубы 45°-90°, которое можно перемещать при открытии для уборки
  • Дроссельный клапан для подключения дымогарной трубы
  • Дроссельный клапан для поступления свежего воздуха
  • Варианты подключения:
  • Газовый или мазутный котел
  • Водяное отопление
  • Нагрев хозяйственно-питьевой воды
  • Аварийный накопитель
  • Комбинированный накопитель
  • Солнечное отопление
  • Теплый пол
  • Отопление тепловым насосом

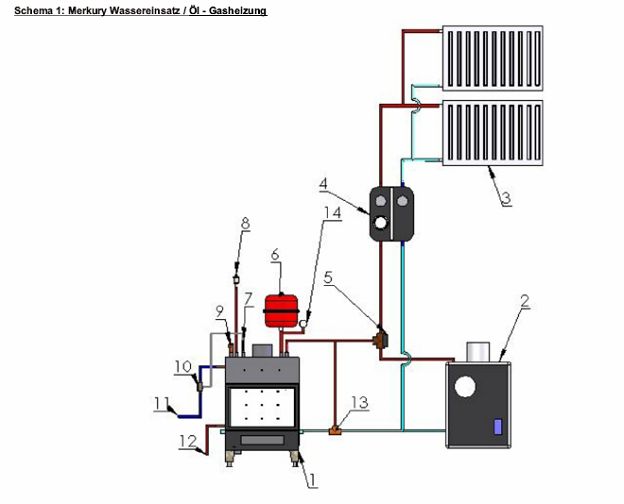

Подключение воды MERKURY /Отопление газом или мазутом.схема работы камина-печи

  1. Подключение воды MERKURY.
  2. Отопление газом/мазутом.
  3. Радиатор.
  4. Группа насоса горячего цикла.
  5. Автоматический тройной вентиль.
  6. Мембрана расширительного бака.
  7. Термометр.
  8. Вентилятор.
  9. Предохранительный клапан 2,5/3 бара.
  10. Термическое обеспечение безопасности при работе SYR 3065.
  11. Вход медного теплообменника.
  12. Выход медного теплообменника.
  13. Повышение обратного хода.
  14. Манометр.

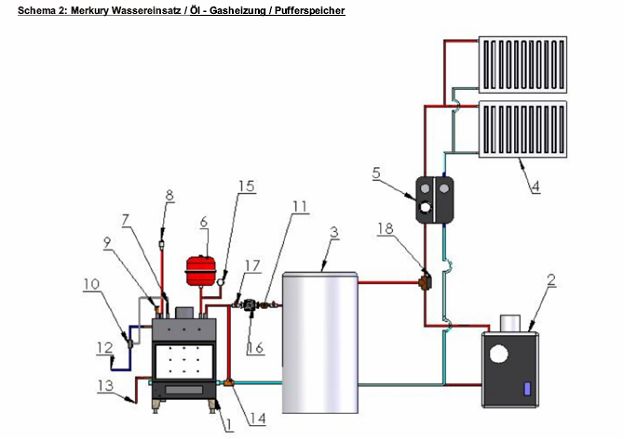

Подключение воды MERKURY /Отопление газом или мазутом/аварийный накопитель схема аварийного накопителя камина

  1. Подключение воды MERKURY.
  2. Отопление газом/мазутом.
  3. Аварийный накопитель.
  4. радиатор.
  5. Группа насоса горячего цикла.
  6. Мембрана расширительного бака.
  7. Термометр.
  8. Вентилятор.
  9. Предохранительный клапан 2,5/3 бара.
  10. Термическое обеспечение безопасности при работе SYR 3065.
  11. Вентиль обратного хода.
  12. Вход медного теплообменника.
  13. Выход медного теплообменника.
  14. Повышение обратного хода.
  15. Манометр.
  16. Циркуляционный насос.
  17. Запорный клапан.
  18. Автоматический тройной вентиль.

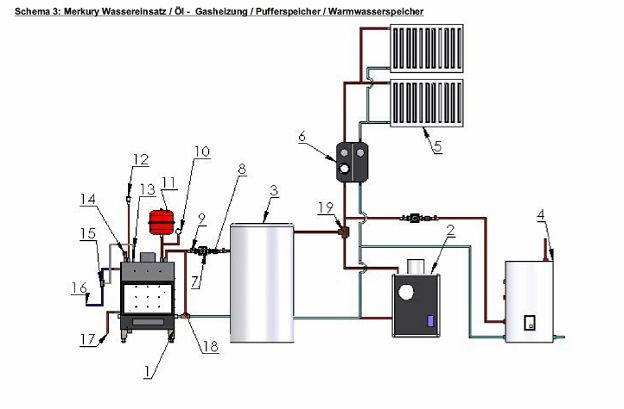

Подключение воды MERKURY / Отопление газом или мазутом / аварийный накопитель/резервуар горячей воды

резервуар горячей воды печи-камина

  1. Подключение воды MERKURY.
  2. Отопление газом/мазутом.
  3. Аварийный накопитель.
  4. Резервуар горячей воды.
  5. Радиатор.
  6. Группа насоса горячего цикла.
  7. Циркуляционный насос.
  8. Вентиль обратного хода.
  9. Запорный клапан.
  10. Манометр.
  11. Мембрана расширительного бака.
  12. Вентилятор.
  13. Термометр.
  14. Предохранительный клапан 2,5/3 бара.
  15. Термическое обеспечение безопасности при работе SYR 3065.
  16. Вход медного теплообменника.
  17. Выход медного теплообменника.
  18. Повышение обратного хода.
  19. Автоматический тройной вентиль.

Подключение воды MERKURY /Отопление газом или мазутом/аварийный накопитель/резервуар горячей воды/солнечная установка

солнечная установка

  1. Подключение воды MERKURY.
  2. Солнечная система.
  3. Отопление газом/мазутом.
  4. Аварийный накопитель.
  5. Резервуар горячей воды .
  6. Радиатор.
  7. Вентиль обратного хода.
  8. Циркуляционный вентиль.
  9. Запорный клапан.
  10. Манометр.
  11. Мембрана расширительного бака.
  12. Вентилятор.
  13. Термометр.
  14. Предохранительный клапан 2,5/3 бара.
  15. Термическое обеспечение безопасности при работе SYR 3065.
  16. Вход медного теплообменника.
  17. Выход медного теплообменника.
  18. Повышение обратного входа.
  19. Автоматический тройной вентиль.
  20. Солнечное управление.
  21. Мембрана расширительного бака для гелиоустановки.
  22. Вентилятор солнечной системы.
  23. Группа насоса горячего цикла.

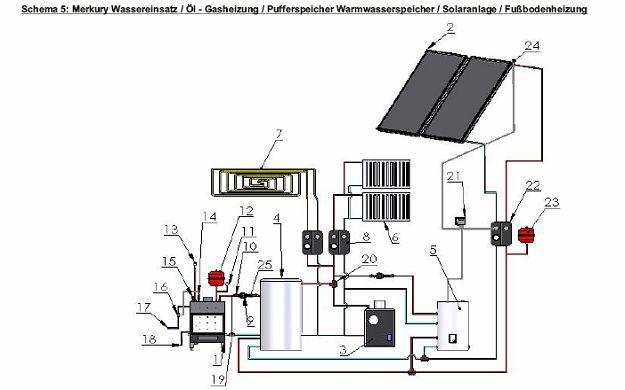

Подключение воды MERKURY  / Отопление газом или мазутом / аварийный накопитель / резервуар горячей воды/солнечная установка / теплый пол

схема теплого пола

  1. Подключение воды MERKURY.
  2. Солнечная система.
  3. Отопление газом/мазутом.
  4. Аварийный накопитель.
  5. Резервуар горячей воды.
  6. Радиатор.
  7. Теплый пол.
  8. Группа насоса горячего цикла.
  9. Циркуляционный насос.
  10. Запорный  клапан.
  11. Манометр.
  12. Мембрана расширительного бака.
  13. Вентилятор.
  14. Термометр.
  15. Предохранительный клапан 2,5/3 бара.
  16. Термическое обеспечение безопасности при работе SYR 3065.
  17. Вход медного теплообменника.
  18. Повышение обратного входа.
  19. Автоматический тройной вентиль.
  20. Солнечное управление.
  21. Группа насоса горячего цикла.
  22. Мембрана расширительного бака для гелиоустановки.
  23. Вентилятор солнечной системы.
  24. Вентиль обратного хода.
