Профилированные трубы для навального хранения овощей в кагатах

Предлагаем профилированную волнообразную трубу для картофелехранилищ, свеклохранилищ, овощехранилищ и зернохранилищ, использующих технологию хранения с применением внутринасыпной вентиляции. В её основе заложен принцип циркуляции воздуха внутри овощного бурта (кагата), с целью обеспечения наилучших условий для хранения овощей во всём объеме продукции.

Данная технология хранения позволяет предотвратить загнивание и порчу продукции и позволяет сократить потерю веса при хранении и снизить общие потери от объёма закладки.

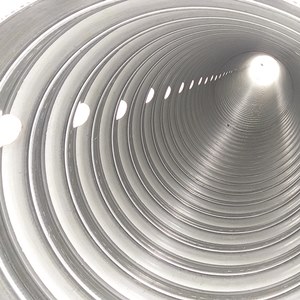

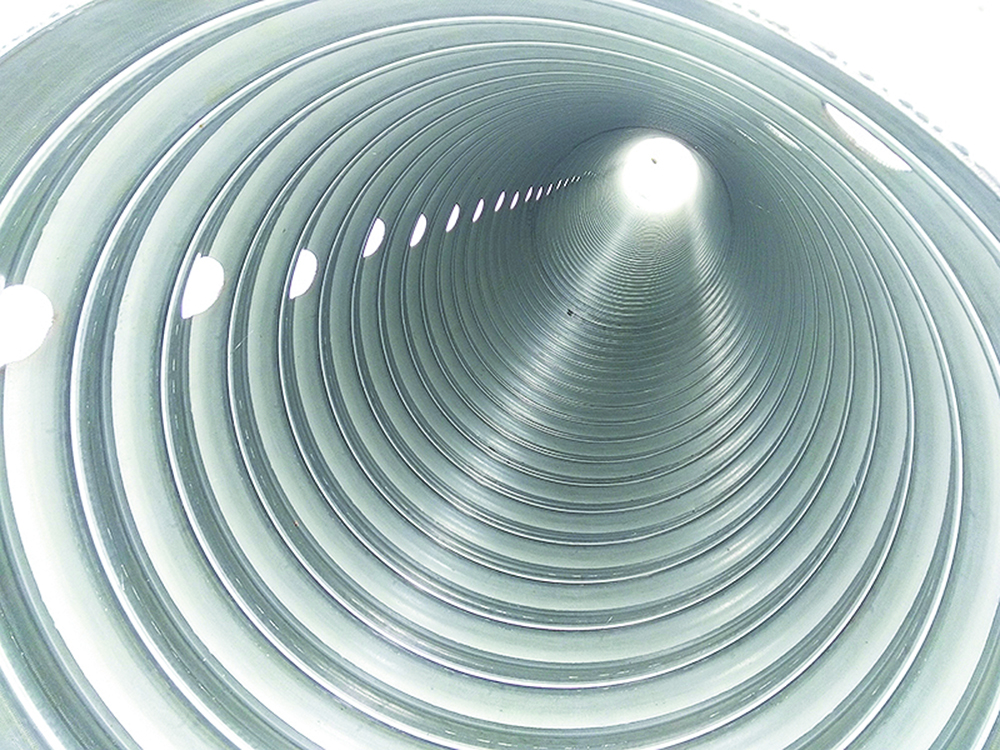

Труба
Достоинством нашей трубы является возможность в пять-семь раз увеличить объём хранения, за счёт увеличения габаритов и подъёма высоты закладки кагата до 10-15 метров. В качестве заготовки используется оцинкованная сталь толщиной 2.2 мм. Форма нашего изделия представляет собой профилированную волнообразную трубу с вентиляционными отверстиями ра сположенными по бокам трубы (по требованию Заказчика могут быть изготовлены в любом месте и любого диаметра). Поверхность трубы выполнена профилированной, при этом поперечные волны профиля являются рёбрами жесткости, которые равномерно распределены вдоль поверхности трубы.

Высота волны профиля составляет от 5 мм до 20 мм, так как при высоте волны профиля менее 5 мм жесткость конструкции снижается. Отверстия выполнены на верхней или нижней волне профиля

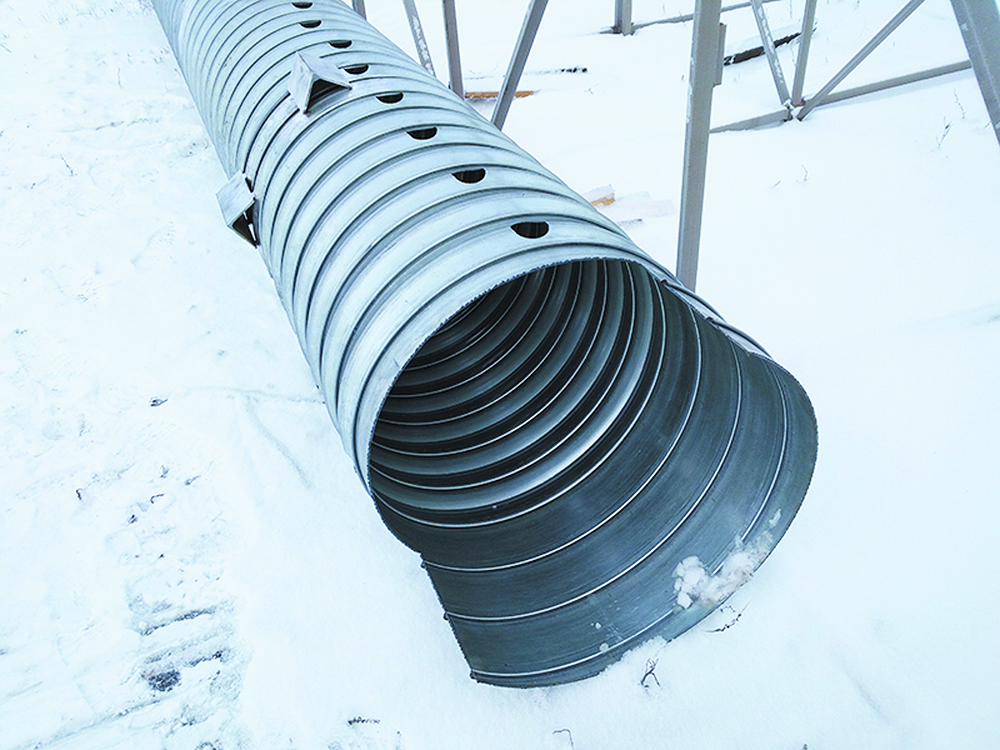

Труба
и позволяют обеспечить оптимальную подачу воздуха или специального газа в бурт (кагат), не уменьшая жесткости конструкции.

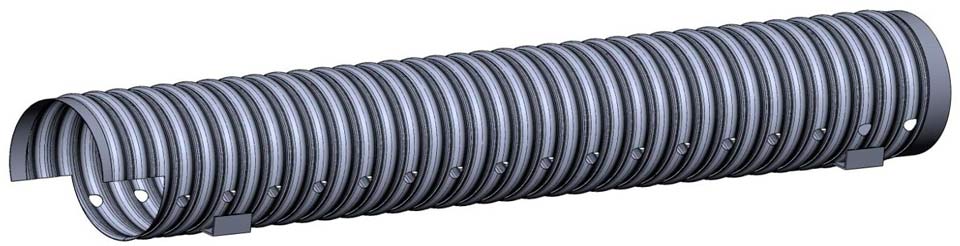

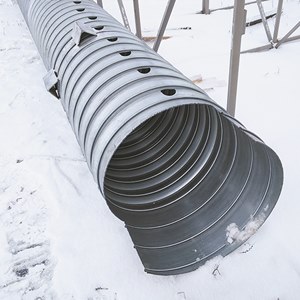

Труба с одного своего конца имеет выступающую вдоль своей оси часть, выполненную заодно целое с поверхностью трубы. Выступающая часть имеет также профилированную (волнообразную) поверхность. Поперечное сечение выступающей части имеет С-образную форму (форму арки, козырька), при этом другой конец трубы, имеет участок с гладкой наружной поверхностью, внешний диаметр которой соответствует внутреннему диаметру выступающей части, и предназначенн для точной установки (прилегания) на нее выступающей части соседней трубы.

Выполнение участка с гладкой поверхностью необходимо для обеспечения надежного замкового соединения, т.е. для устойчивой посадки выступающей части на поверхность участка соседней трубы, исключая перекосы, смещения и зазоры.

При такой конструкции обеспечивается упругая деформация выступающей части и ее защелкивание при установке на конец другой трубы

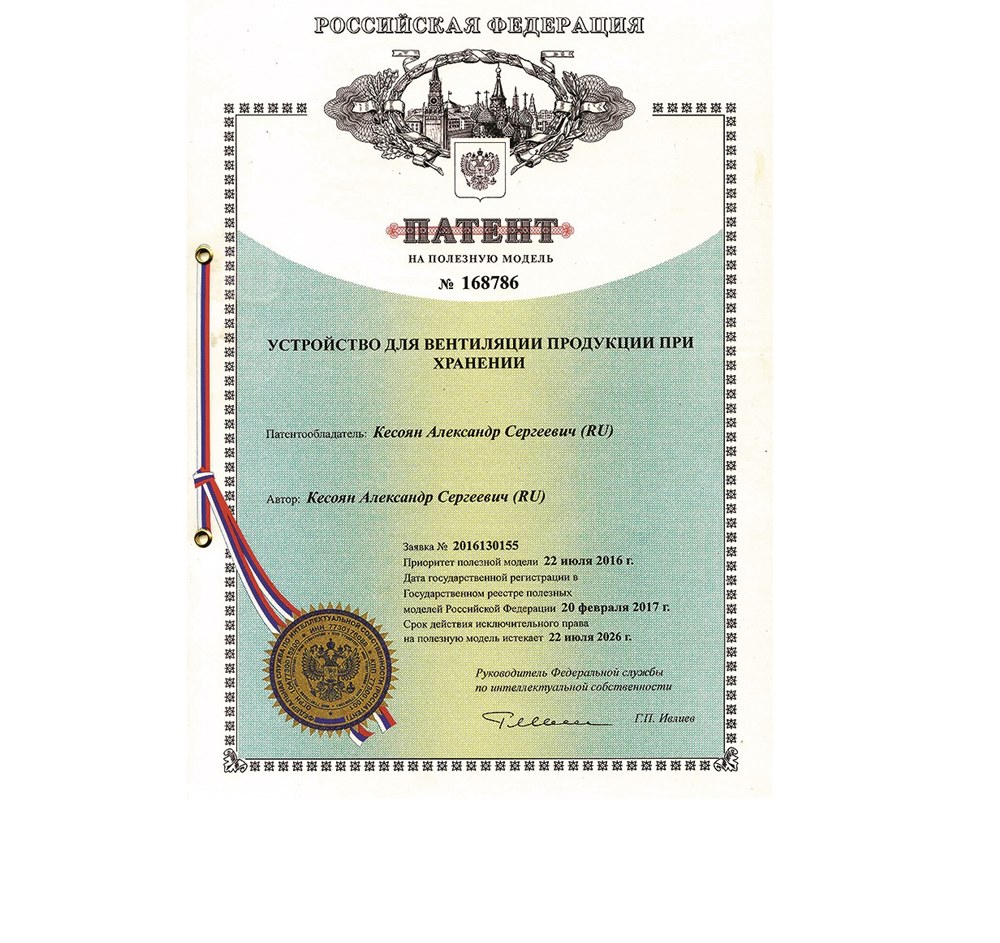

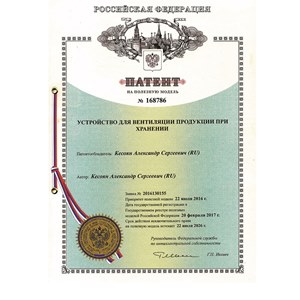

Патент 168786
Данное изделие защищено патентом №168786. Срок эксплуатации изделия – около 20 лет. Качество продукции защищено товарным знаком – VENTOGLAS™.



Даже в самый сильный мороз температура продукта внутри кагата сахарной свеклы не опускается ниже +10°С. Это неизбежно приводит к потерям урожая (в среднем около 2-3%). Для снижения выбраковки необходимо использовать активное вентилирование кагатов и замораживание сахарной свеклы естественным холодом. Известно, что активная вентиляция любого продукта – самый эффективный способ снижения температуры.

Кагат сахарной свеклы не является исключением. Мы рекомендуем вентиляционные трубы, собственного производства, для сборки из них вентиляционных напольных каналов непосредственно на кагатном поле. Такие воздуховоды, как правило, располагаются на одинаковом расстоянии друг от друга, пронизывая весь кагат.

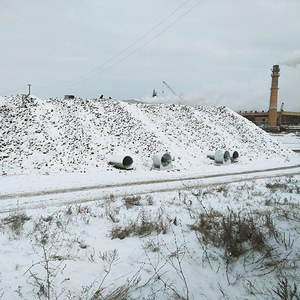

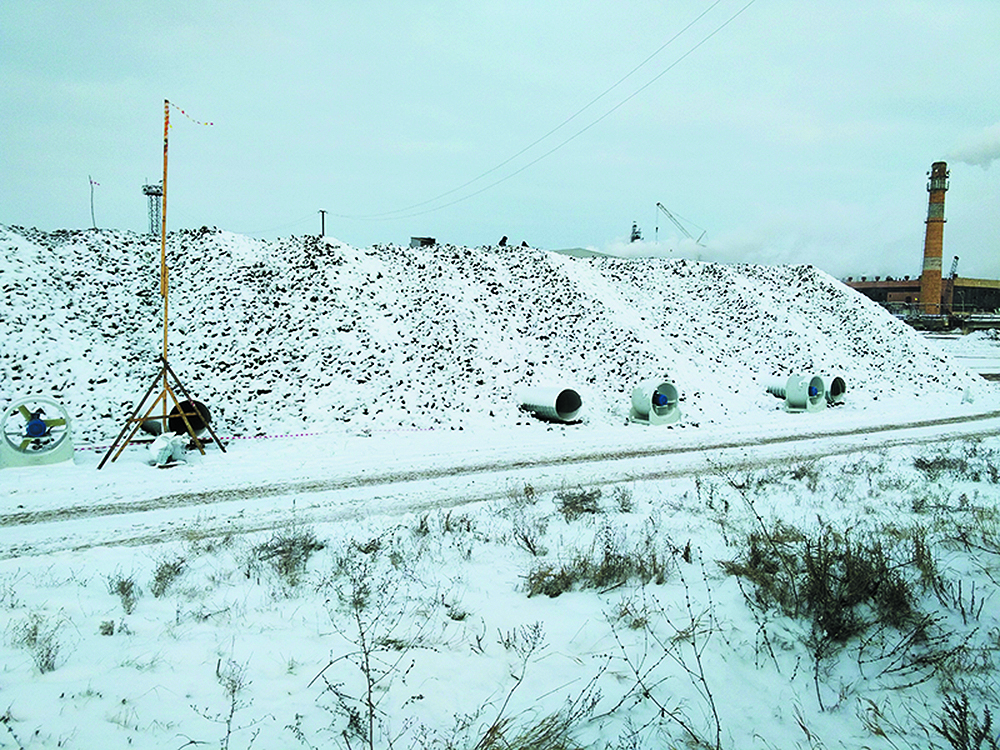

Кагат с трубами

Каждый воздуховод может быть подключён к отдельному напорному вентилятору, или более мощный вентилятор подключается к нескольким воздуховодам через которые подаётся холодный воздух в кагат (бурт).

Замораживание сахарной свеклы, внутри кагата, рекомендуется проводить до тех пор, пока темпера-тура продукта не упадёт до минус 12 - 15°С. При этом объём воздуха, необходимый для вентилирования, равен 40 - 60 кубометрам в час, на одну тонну продукта. Все трубы, составляющие вентиляционный канал, изготавливаются их оцинкованной стали толщиной более 2 мм.

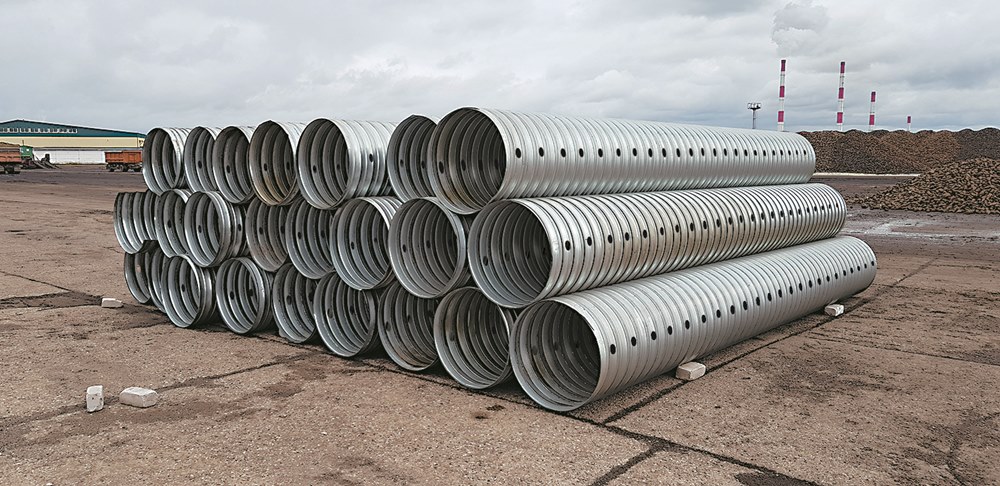

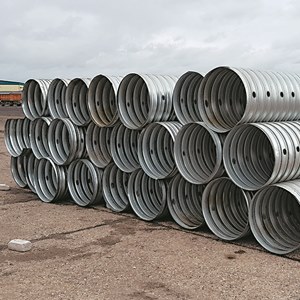

Трубы готовые к отгрузке

Имея рёбра жесткости, вентиляционные кагатные трубы VENTOGLAS™, с продольной перфорацией, обладают повышенной жесткостью при достаточно большом диаметре (710 мм) и длине . Для запуска и управления включением напорных вентиляторов используется уличный силовой щит, имеющий степень защиты IР54. Так как силовой щит располагается на улице, в нём установлен активный нагревательный элемент с терморегулятором, что позволяет поддерживать температуру внутри шкафа выше 0°С.

Кроме кагатных труб, наша компания готова предложить Вам, установки автоматической активной вентляции кагатов под ключ или отдельные комплектующие: трубы, уголки, переходники, вентиляторы, а также шкафы ручного и(или) автоматического управления. Для составления коммерческого предложения требуется конкретное описание объекта от Заказчика.
