Призовые проекты архитектурного конкурса пассивных домов

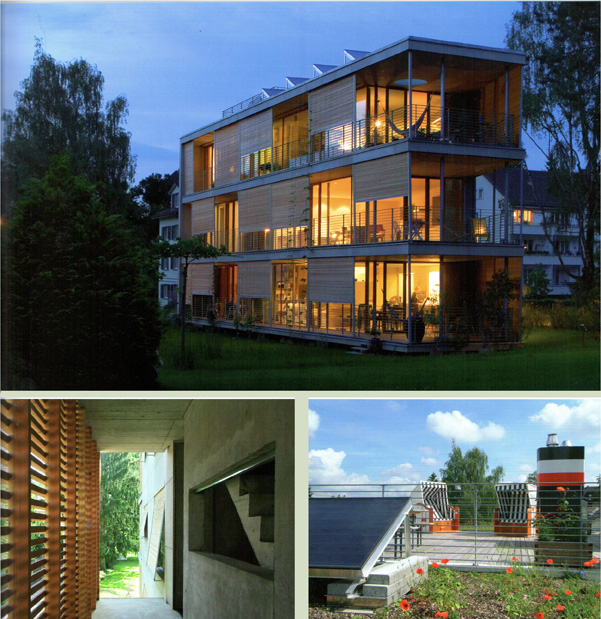

Многоквартирный дом в Либефельде, Швейцария
ПЕРВОЕ МЕСТО
Дом был построен в пригороде Берна, в Швейцарии, в качестве продолжения города. Узкий земельный участок с подземным гаражом потребовал возведения тонкой треугольной конструкции, которая логично помогала пригороду соединиться с городом.

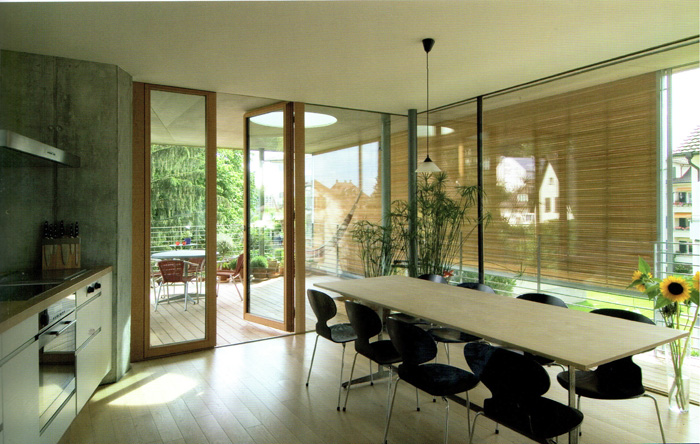

Трехэтажные квартиры соединялись в обычный лестничный дом, который выглядит абсолютно нормально с северо-восточной стороны. Таким образом, горизонтальная проекция здания с южной и западной стороны выглядела очень приятно. Кроме этого, на южной стороне были расположены кухни, которые соединялись большой террасой.
Проект прекрасно демонстрирует архитектурную свободу при возведении пассивного дома: большие стеклянные поверхности от пола до потолка, отсутствие радиаторов, большие балконы со встроенной системой затемнения предотвращающей перегрев в летние жаркие месяцы. Вся строительная конструкция выглядит воздушной благодаря умелой работе архитекторов.Стр. 8
-
Тип здания: жилой дом.
-
Владелец: ассоциация владельцев этажных конструкций, Гебхардстрассе 15, СH-3097 Либефельд.
-
Местоположение: Гебхардстрассе 15, СH-3097 Либефельд.
-
Год строительства: 2006.
-
Архитекторы: «Халле 58 архитектен Гмбх», Петр Шюрх Architekt SIA SWB, Марцилист штрассе 8а, Берн CH-3005.
-
Механическая система: «Риедо клима AG», Шлоссстрассе 133, Берн CH-3008.
-
Конструкция: деревянная постройка с небольшим использованием железобетона.
-
Экологические мероприятия: 100% возобновляемая энергия, активное и пассивное использование солнечной энергии, экологические строительные материалы.
-
Проветривание: контролированное проветривание и удаление воздуха, индивидуальная система управления вентиляцией, подогрев поступающего воздуха.
-
Отопление: центральное отопление гранулятом.
-
Сопротивление теплопередаче:
-
Внешние стены 0,10 Ватт/квадратный метр на Кельвин
-
Крыша 0,10 Ватт/квадратный метр на Кельвин
-
Пол 0,09 Ватт/квадратный метр на Кельвин
-
Окна 0,80 Ватт/квадратный метр на Кельвин
-
Остекление 0,50 Ватт/квадратный метр на Кельвин

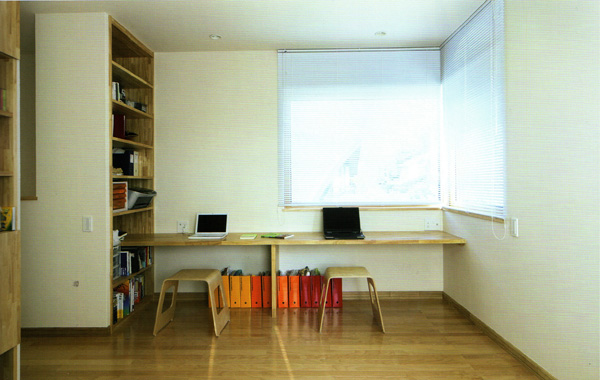

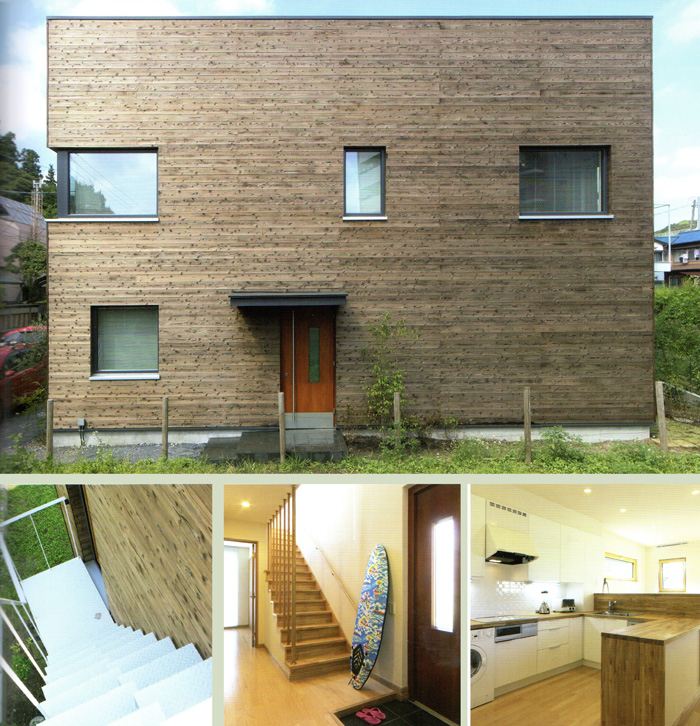

Дом на одну семью в Камакура, Канагава, Япония
ВТОРОЕ МЕСТО
Предписания на строительство дома на одну семью в Японии на площади 100 квадратных метров было очень трудно реализовать. Было решено построить двухэтажное здание на минимальном расстоянии от прилегающих зданий и расположить террасу на крыше.
Вход в здание располагается на западной стороне. На первом этаже расположены спальни, на втором жилые помещения и выход на крышу-террасу, на которой разбит сад, по внешней лестнице.
Функциональность дома позволяет разместиться в нем семье, состоящей из четырех человек. Расположение великолепно, оно дополнено милыми деталями, а внешне дом сочетает деревянную обшивку со штукатуркой.
Архитектурный стиль характеризует кубическая форма здания. Простое устройство и фасад, выполненный в темных тонах дерева. Перенос концепции пассивного дома в теплый и влажный климат Камакура прошел очень удачно.
-
Тип здания: жилой домна одну семью.
-
Владелец: Таро Хасуми.
-
Местоположение: Камакура.
-
Год строительства: 2009.
-
Банк сведений о проекте: ID 1718.
-
Архитекторы: «Кии Архитектс», Мива Мори, 1-11-11 Комачи, Камакура, Канагава J-248-0006.
-
Механическая система: «Экомо лтд», 2-14-6 Мидори-чо, Такасаки Гунма, Япония.
-
Энергетическая базовая поверхность: 78 квадратных метров.
-
Энергетические параметры отопления согласно PHPP 15 киловатт час на метр квадратный в год.
-
Параметры первичной энергии согласно PHPP 113 киловатт час на метр квадратный в год.
-
Конструкция: конструкция из деревянных рам.
-
Экологические мероприятия: использование дерева в качестве первичной структуры, теплоизоляция и обшивка фасада.
-
Проветривание: «Штибель Элтрон LWZ- 170 Plus».
-
Отопление: тепловой насос.
-
Сопротивление теплопередаче:
-
Внешние стены 0,16 Ватт/квадратный метр на Кельвин
-
Крыша 0,10 Ватт/квадратный метр на Кельвин
-
Пол 0,22 Ватт/квадратный метр на Кельвин
-
Окна 0,71 Ватт/квадратный метр на Кельвин
-
Остекление 0,64 Ватт/квадратный метр на Кельвин

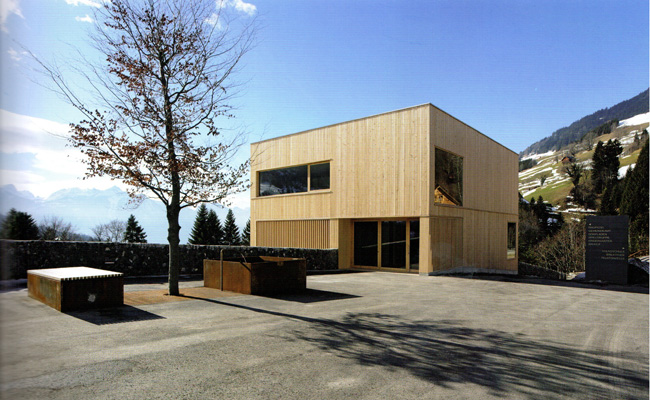

Здание центра общины святого Герольда, Австрия
ВТОРОЕ МЕСТО

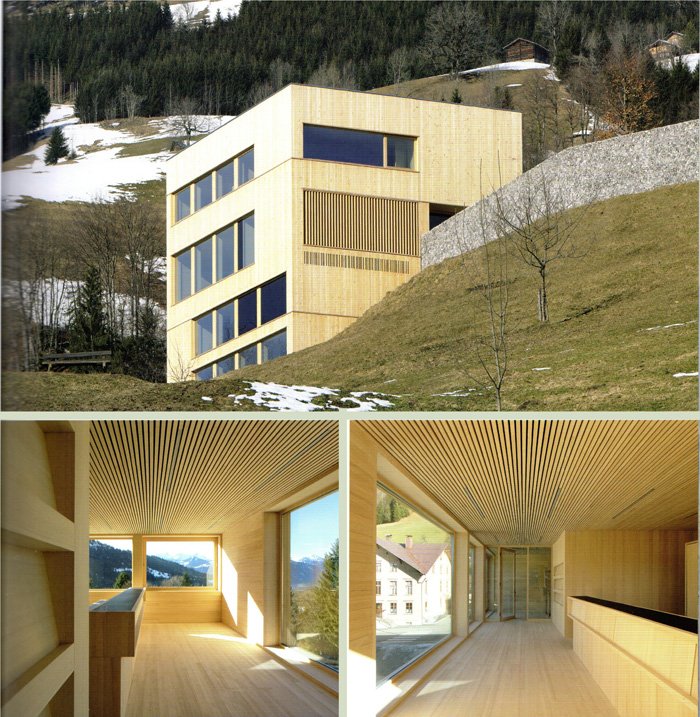

Здание центра общины святого Герольда представляет собой бриллиант, созданный архитектором Кукровицем Нахбауром. Здание расположено на отвесном склоне.
Выполненное в форме квадрата оно заметно возвышается над ландшафтом и тем самым подчеркивает функцию этого места. На месте пересечения дорог расположен вход на первый этаж, а сад расположен между несущей стеной и зданием.
В здание можно попасть и со стороны склона. В низовой части здания расположены специальные помещения, из которых открывается прекрасный вид на окружающие здание горы. Дерево активно используется как для внешней, так и для внутренней отделки дома. Это опять же создает связь между зданием и окружающей его природой.
-
Тип здания: здание центра общины.
-
Владелец: Община святого Герольда.
-
Местоположение: А-6722 святой Герольд.
-
Год строительства: 2009.
-
Банк сведений о проекте: ID 1711.
-
Архитекторы: «Кукровиц Нахбаур архитектен гмбх», Андреас Кукровиц, Антон Шнайдер-Штрассе 4а, Брегенс, А-6900.
-
Механическая система: техническое бюро Вернер Кукровиц, Аусстрассе 8а, Лаутерах А-6923.
-
Фотографии: Ханспетер Шис, Троген СН-9043.
-
Энергетическая базовая поверхность: 528 квадратных метров.
-
Энергетические параметры отопления согласно PHPP 14 киловатт час на метр квадратный в год.
-
Параметры первичной энергии согласно PHPP 120 киловатт час на метр квадратный в год.
-
Конструкция: деревянная постройка (первая четырех этажная деревянная постройка в Форальберге ), фундаментная плита.
-
Экологические мероприятия: без использования поливинилхлорида, без использования фторхлоруглеводорода, без использования тропической древесины, без использования тяжелых металлов.
-
Проветривание: контролируемое проветривание и отвод отработанного воздуха.
-
Отопление: тепловой насос с подземным зондом.
-
Сопротивление теплопередаче:
-
Внешние стены 0,12 Ватт/квадратный метр на Кельвин
-
Крыша 0,10 Ватт/квадратный метр на Кельвин
-
Пол 0,16 Ватт/квадратный метр на Кельвин
-
Окна 0,80Ватт/квадратный метр на Кельвин
-
Остекление 0,60 Ватт/квадратный метр на Кельвин

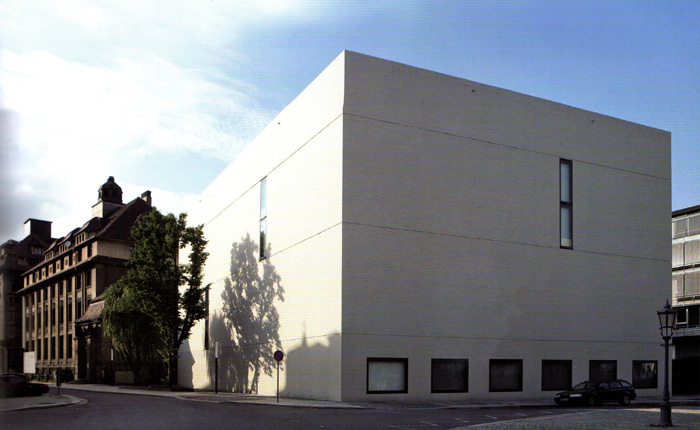

Расширение центрального городского архива города Дрезден, Германия
ТРЕТЬЕ МЕСТО

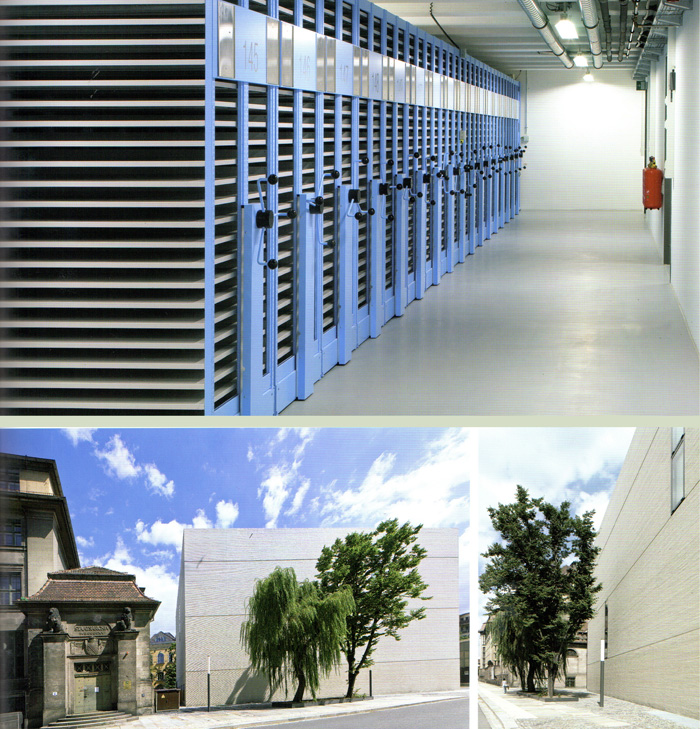

Расширение здания архива, построенного в центре города почти 100 лет назад, прошло как нельзя более удачно. Новостройка была возведена напротив старого здания архива, что подчеркивает ее независимость и самостоятельность. Таким образом, удалось сохранить старое здание архива без изменений и сделать удачный переход от старого к новому. Прямая форма внешней стороны здания отражается во внутреннем устройстве.
Благодаря функции архива использование дневного света для освещения не требуется. Окна представляют собой лишь элементы украшения. Расположенные на первом этаже освещенные зоны для размещения необходимых рабочих мест представляют собой контраст закрытому тяжелому фасаду.
Задача строителей построить «городской архив» выполнена с использованием превосходного материала для фасадов и функциональна.
Тип здания: архивное здание.
-
Владелец: вольная (титул отдельных городов и земель в Германии) земля Саксония, государственное министерство финансов Саксонии
-
Местоположение: Мариеналее 12, Дрезден D-01099.
-
Год строительства: 2008.
-
Банк сведений о проекте: ID 1716.
-
Архитекторы: «Швегер ассоциейтид архитектс», Валентинскамп 30, Гамбург D-20355.
-
Механическая система: инжереное объединение «Соларес бауен», Эмми-Нольтер штрассе 2, Фрайбург D-79110.
- Энергетическая базовая поверхность: 6.462 квадратных метров.
-
Энергетические параметры отопления согласно PHPP 13 киловатт час на метр квадратный в год.
-
Параметры первичной энергии согласно PHPP 26 киловатт час на метр квадратный в год.
-
Конструкция: готовая конструкция из железобетона, закаленное покрытие, внешняя изоляция, клинкерный фасад.
-
Экологические мероприятия: зеленая крыша, фотоэлектрические установки.
-
Проветривание: система вентиляции с рекуперацией тепла.
-
Отопление: тепло от системы централизованного теплоснабжения.
-
Сопротивление теплопередаче:
-
Внешние стены 0,16 Ватт/квадратный метр на Кельвин
-
Крыша 0,14 Ватт/квадратный метр на Кельвин
-
Пол 0,27 Ватт/квадратный метр на Кельвин
-
Окна 1,31 Ватт/квадратный метр на Кельвин
-
Остекление 1,10 Ватт/квадратный метр на Кельвин
