Жилые дома и социальные объекты - финалисты конкурса пассивных домов

Строительство энергоэффективных домов в рамках конкурса «архитектурная премия»

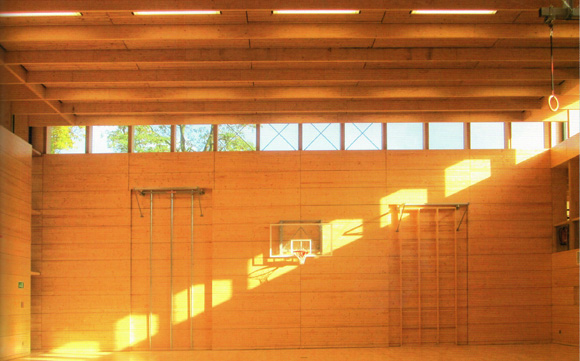

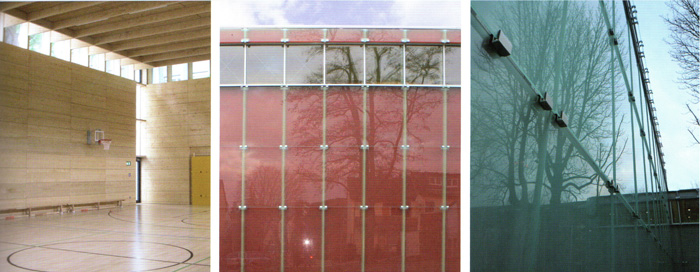

Спортивные и многофункциональные залы в Унтершлайсхайм, Германия

Финалист

Тип здания: спортивные и многофункциональные залы.
Владелец: округ Мюнхен.
Местоположение: D-85716, Унтершлайсхайм.
Год строительства: 2003.
Банк сведений о проекте: ID 0007.
Архитекторы: PSA «Флетчер и Штефан» Мюнхен, Нойройтерштрассе, 14, D-80799.
Механическая система: инженерное бюро «Бауер», Макс-Планк штрассе, 5 D-85716, Унтершлайсхайм.
Энергетическая базовая поверхность: 1000 квадратных метров.
Энергетические параметры отопления согласно PHPP 14 киловатт час на метр квадратный в год.
Параметры первичной энергии согласно PHPP46 киловатт час на метр квадратный в год.
Конструкция: деревянная конструкция, пеодвал, железобетон.
Экологические мероприятия: озеленение крыши, инфильтрация дождевой воды через водоотводные канавы.
Вентиляция: «Менерга», «Резольэйр».
Отопление: геотермическая тепловая сеть.
Сопротивление теплопередаче:
Внешние стены 0,13 Ватт/квадратный метр на Кельвин
Крыша 0,10 Ватт/квадратный метр на Кельвин
Пол 0,15 Ватт/квадратный метр на Кельвин
Окна 0,85 Ватт/квадратный метр на Кельвин
Остекление 0,60 Ватт/квадратный метр на Кельвин Стр. 54.

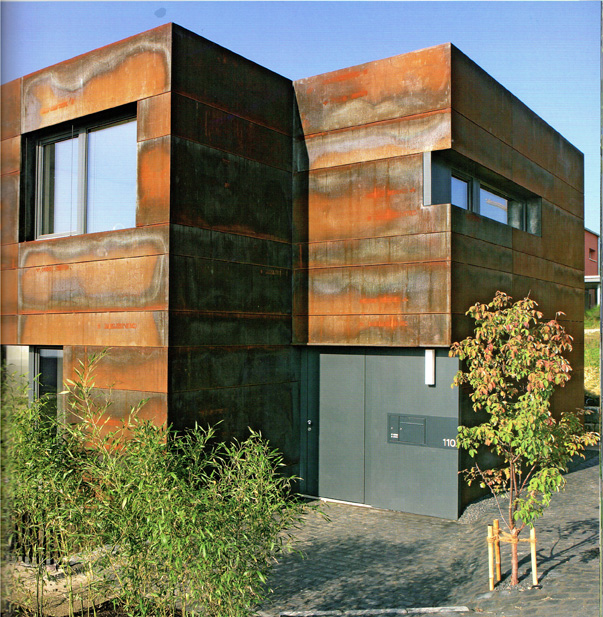

Комплекс пассивных домов в Кайзерслаутерн, Германия

Финалист

Тип здания: дом на одну семью.
Владелец: Штефанияи Франц Циммерманн.
Местоположение: D-67655 Кайзерслаутерн.
Год строительства: 2004.
Банк сведений о проекте: ID 0350.
Архитекторы: архитектурное бюро «Праншмиде», Шидстрассе, 1, D-67655 Кайзерслаутерн.
Механическая система: инженерное бюро «Кункель», Лайпцигер штрассе, 176, D-08058, Цвикау.
Энергетическая базовая поверхность: 223 квадратных метров.
Энергетические параметры отопления согласно PHPP 15 киловатт час на метр квадратный в год.
Параметры первичной энергии согласно PHPP 79 киловатт час на метр квадратный в год.
Конструкция: массивная постройка из известняка, Железобетонная плита фундамента, фасад защищает деревянная конструкция, оштукатуренная теплоизоляционная многослойная конструкция.
Экологические мероприятия: строительный материал известняк, дерево, деревянная стружка в качестве теплоизоляционного материала, минеральное волокно, проложенное между стеной и деревянным фасадом, переработка воды установкой «Понто» объемом 500литров.
Вентиляция: компактная система «Эффициенто» со встроенным каналом теплообменника, работающем на обратном токе фирмы «Пауль».
Отопление: компактная система «Эффициенто» со встроенным каналом теплообменника, работающем на обратном токе фирмы «Пауль».
Сопротивление теплопередаче:
Внешние стены 0,12Ватт/квадратный метр на Кельвин
Крыша 0,10 Ватт/квадратный метр на Кельвин
Пол 0,10 Ватт/квадратный метр на Кельвин
Окна 0,80 Ватт/квадратный метр на Кельвин
Остекление 0,72 Ватт/квадратный метр на Кельвин Стр. 56

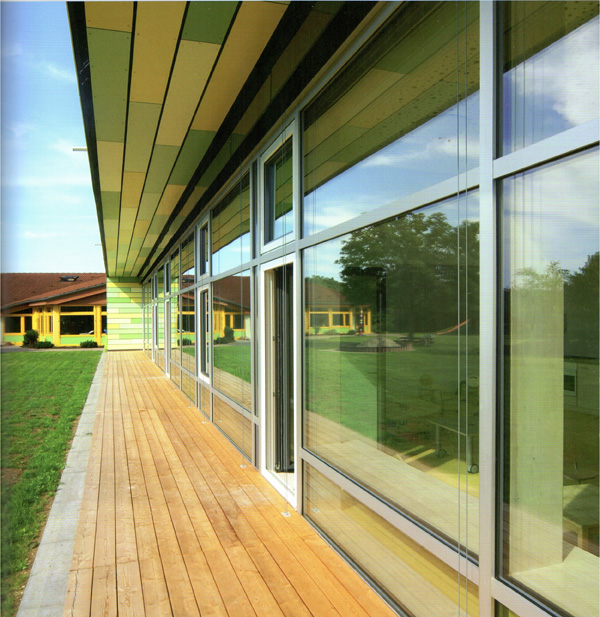

Расширение детского сада «Макс и Мориц», Германия.

Финалист

Тип здания: детский сад.
Владелец: община Ульдинген-Мюлхофен.
Местоположение: D-88690 Ульдинген-Мюлхофен.
Год строительства: 2007.
Банк сведений о проекте: ID 0800.
Архитекторы: архитектурное бюро «Вамслер», вайнстайг, 2, D-88677 Маркдорф.
Механическая система: инженерное бюро «Эбёк», Шеллингштрассе, 4/2, D-72072, Тюбинген.
Энергетическая базовая поверхность:358 квадратных метров.
Энергетические параметры отопления согласно PHPP 12 киловатт час на метр квадратный в год.
Параметры первичной энергии согласно PHPP 110 киловатт час на метр квадратный в год.
Конструкция: деревянная постройка, железобетонная плита фундамента.
Экологические мероприятия: необработанное химическими веществами дерево, теплоизоляция целлюлозой, экстенсивно озелененная плоская крыша.
Вентиляция: система приточного воздуха и отведения отработанного воздуха рекуперацией тепла, AEREX Reco Boxx 1200.
Отопление: подключение к существующей системе центрального отопления, получение тепла от котла, работающего на газе, предусмотрен резерв для новостройки.
Сопротивление теплопередаче:
Внешние стены 0,11Ватт/квадратный метр на Кельвин
Крыша 0,10 Ватт/квадратный метр на Кельвин
Пол 0,14 Ватт/квадратный метр на Кельвин
Окна 0,72 Ватт/квадратный метр на Кельвин
Остекление 0,60 Ватт/квадратный метр на КельвинСтр. 60

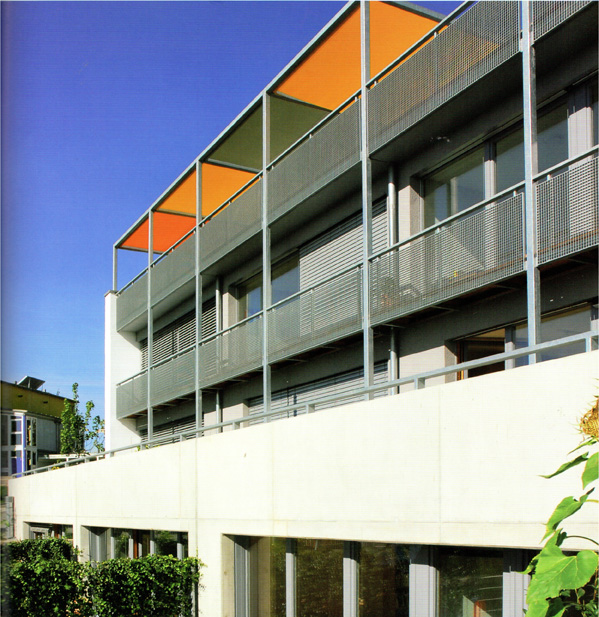

Секционный дом с общим подземным гаражом в Ульме, Германия

Финалист

Тип здания: секционный дом с общим подземным гаражом.
Владелец: «Каса Нова», компания по планированию и строительству жилых домов.
Местоположение: D-89075, Ульм.
Год строительства: 2008.
Банк сведений о проекте: ID 0875.
Архитекторы: «Каса Нова», компания по планированию и строительству жилых домов, дипломированный инженер Хайн Нойдек-Мютцель, Виландштрассе, 25, D-89073, Ульм.
Механическая система: «Каса Нова».
Энергетическая базовая поверхность: 942 квадратных метров.
Энергетические параметры отопления согласно PHPP 15 киловатт час на метр квадратный в год.
Параметры первичной энергии согласно PHPP 100 киловатт час на метр квадратный в год.
Конструкция: кирпичная постройка с теплоизоляционным слоем толщиной 24 см, на первом этаже дополнительная изоляция по периметру, отсутствие тепловых мостиков между внешними и внутренними стенами, хорошо теплоизолированный фундамент, капитальная плоская крыша с изоляцией пенополистиролом толщиной 30см.
Экологические мероприятия: цистерны для полива сада.
Вентиляция: «Цендер комфоэйр 500», электрическая защита от мороза, высокоэффективная система приточного воздуха и отведения воздуха с рекуперацией тепла.
Отопление: тепловой насос, солнечная установка, газовое отопление при нехватке энергии, накопитель воды объемом 300 литров, распределительные трубы расположены под полом подвала.
Сопротивление теплопередаче:
Внешние стены 0,13Ватт/квадратный метр на Кельвин
Крыша 0,14 Ватт/квадратный метр на Кельвин
Пол 0,24 Ватт/квадратный метр на Кельвин
Окна 0,82 Ватт/квадратный метр на Кельвин
Остекление 0,60 Ватт/квадратный метр на Кельвин Стр. 64

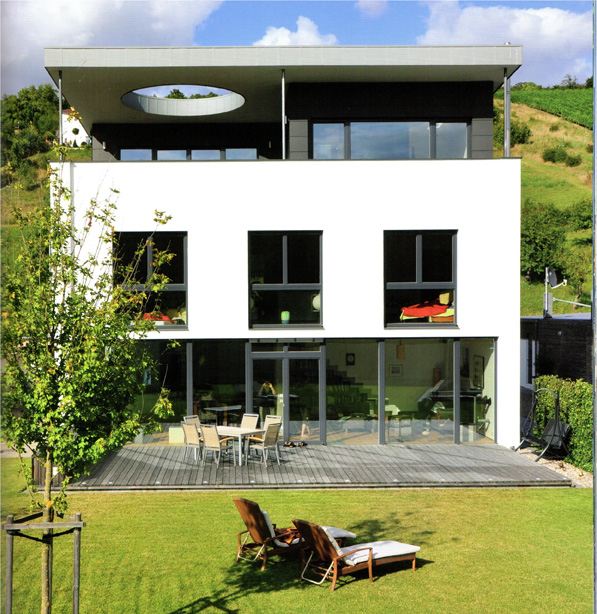

Дом на одну семью в Вайкершайме, Германия.

Финалист

Тип здания: жилой дом.
Владелец: Габи Эрманн-Хибер, Детлеф Хибер.
Местоположение: D-97990 Вайкершайм.
Год строительства: 2007
Банк сведений о проекте: ID 1078
Архитекторы: дипломированный инженер Гюнтер Лимбергер, Визенгрунд, 2, D-78166, Донауэшлинген.
Механическая система: «Хибер инсталлейшн», D-97990 Вайкершайм.
Энергетическая базовая поверхность: 280 квадратных метров.
Энергетические параметры отопления согласно PHPP 15 киловатт час на метр квадратный в год.
Параметры первичной энергии согласно PHPP 93 киловатт час на метр квадратный в год.
Конструкция: смешанная массивная конструкция, деревянная конструкция.
Экологические мероприятия: использование дождевой воды, зеленая крыша, термическая солнечная установка, вентиляционная установка.
Вентиляция: фирма «дрексель и вайс».
Отопление: сеть централизованного теплоснабжения.
Сопротивление теплопередаче:
Внешние стены 0,11 Ватт/квадратный метр на Кельвин
Крыша 0,07 Ватт/квадратный метр на Кельвин
Пол 0,15 Ватт/квадратный метр на Кельвин
Окна 0,76Ватт/квадратный метр на Кельвин
Остекление 0,60 Ватт/квадратный метр на Кельвин Стр. 66

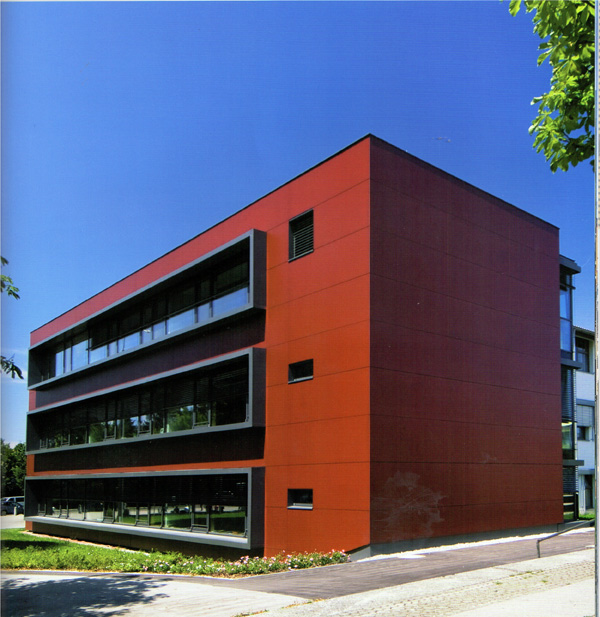

Новостройка и пристройка к школе в Нойзасе, Германия.

Финалист

Тип здания: школа
Владелец: район Аугсбург.
Местоположение: D-86356, Нойзас.
Год строительства: 2007.
Банк сведений о проекте: ID 1231.
Архитекторы: «Френч и Мэйер архитектен», Вольксстрассе, 33, D-86150, Аугсбург.
Механическая система: IBOS-TGA, инженерное объединение технического оснащения зданий, Вольфрамстрассе 19а, D-86161, Аугсбург.
Энергетическая базовая поверхность: 773квадратных метров.
Энергетические параметры отопления согласно PHPP 11 киловатт час на метр квадратный в год.
Параметры первичной энергии согласно PHPP 84 киловатт час на метр квадратный в год.
Конструкция: железобетонная конструкции я, теплоизолированная, проветриваемое покрытие фасада.
Вентиляция: «Робатерм» RMC 07/13.
Отопление: соединение с сетью централизованного теплоснабжения школы, производство тепла 2 низкотемпературными котлами.
Сопротивление теплопередаче:
Внешние стены 0,11 Ватт/квадратный метр на Кельвин
Крыша 0,09 Ватт/квадратный метр на Кельвин
Пол 0,11 Ватт/квадратный метр на Кельвин
Окна 0,91 Ватт/квадратный метр на Кельвин
Остекление 0,60 Ватт/квадратный метр на Кельвин Стр. 68.

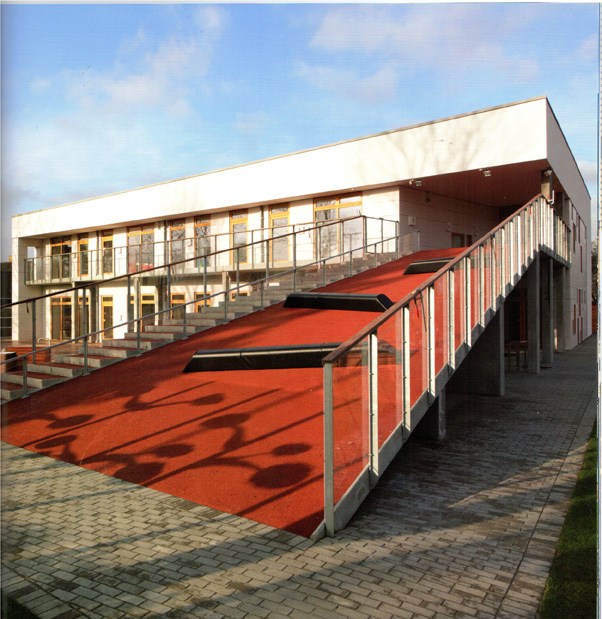

Детский сад «Борнехусет драген» в Зандеруме, Дания.

Финалист

Тип здания: детский сад.
Владелец: община Одензее.
Местоположение: DК-5000, Одензее.
Год строительства: 2008-2009.
Банк сведений о проекте: ID 1696.
Архитекторы: архитектурная фирма «C.F.Moller», Лимбергер, Ойропаплац, 2, 11, DК-8000, Артус.
Механическая система: «Теккер Редгивенде инженер», Толдкаммерэт, Нордхавнсгаде,1-3, 2 DК-8000, Артус.
Энергетическая базовая поверхность:782 квадратных метров.
Энергетические параметры отопления согласно PHPP 14 киловатт час на метр квадратный в год.
Параметры первичной энергии согласно PHPP 102 киловатт час на метр квадратный в год.
Конструкция: внутри раздвижные стены, готовые стены из бетона толщиной 180мм, готовый деревянный фасад, покрытый гипсом и кирпичом.
Экологические мероприятия: выполнен по экологическому стандарту «Нордик Сван».
Вентиляция: вращающийся теплообменник, смена воздуха примерно 3300 кубических метров в час, сухой нагрев воздуха до 81%.
Отопление: установка для использования тепла земли на глубине 400м, солнечная панель 13 квадратных метров, примерно 5300 киловатт час в год, использование центральной системы для нагрева воды, фотоэлектрическая установка на крыше площадью 250 квадратных метров, вклад в систему электричества 9430 киловатт час в год.
Сопротивление теплопередаче:
Внешние стены 0,07 Ватт/квадратный метр на Кельвин
Крыша 0,06 Ватт/квадратный метр на Кельвин
Пол 0,10 Ватт/квадратный метр на Кельвин
Окна 0,85 Ватт/квадратный метр на Кельвин
Остекление 0,74 Ватт/квадратный метр на Кельвин
