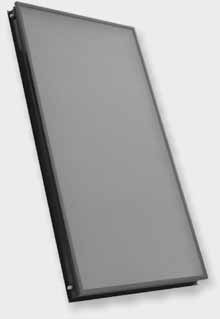

Модульный коллектор FM

Возможен как горизонтальный, так и вертикальный монтаж. Соответствующие системы креплений доступны для различных типов перекрытия или с основаниями для опорных стоечных конструкций, стойкими к атмосферным воздействиям. Благодаря небольшому весу и идеальным размерам коллектор великолепно устанавливается за короткое время. Внутренние трубы и соединения между коллекторами быстро устанавливаются с помощью простых манипуляций вручную.

СФЕРА ПРИМЕНЕНИЯ

Для вмонтирования и верхнего монтажа на черепицу, плоскую черепицу, шифер, желобчатую черепицу, листовую кровлю, а также для свободной установки.

ПРЕИМУЩЕСТВА

• Коллекторы с сертификацией «Keymark»
• Высокий КПД, покрытие по методу PVD (абсорбция 94%), лазерная сварка, меандровая система.
• Высокая долговечность, надежная конструкция, стойкая к температурным и атмосферным воздействиям.
• Низкие потери тепла, высокая эффективность изоляции.
• Простой и быстрый монтаж для всех сфер применения (варианты для вмонтирования, верхнего монтажа и свободной установки для кровель из черепицы, шифера, желобчатой черепицы, листового материала, плоских кровель и т. п.)
• Высокий профессионализм производителя благодаря более чем двадцатилетнему опыту.

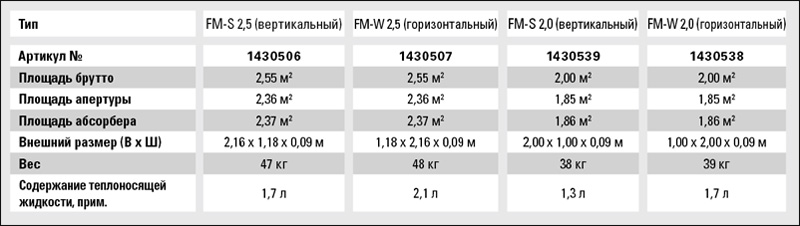

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид конструкции

Модульный плоский коллектор для простого вмонтирования, верхнего монтажа и свободной установки при наклоне от 15° до 70°

Корпус

Стойкий к атмосферным воздействием, с антрацитным порошковым покрытием (RAL 7016), алюминиевая рамная конструкция с алюминиевой задней стенкой, что обеспечивает высокую долговечность и эксплуатационную безопасность (макс. нагрузка снега 300 кг/м²)

Покрытие

Призматической безопасное стекло толщиной 4 мм с высокой передачей света

Изоляция

Минеральная вата толщиной 40 мм, номинальная объемная плотность 50 кг/м³, без выделений газа, огнестойкая – класс A1 по DIN 4102, часть 1, прошла проверку SPF

Абсорбер

Полногранный абсорбер лазерной сварки с высококачественным покрытием, нанесенным по методу PVD проток в форме меандра, обеспечивает максимальную эффективность использования солнечной энергии

Уплотнение коллектора

Алюминиевая система профилей, двойное силиконовое уплотнение, стойкое к температурным воздействиям и ультрафиолетовым лучам, без выделений газа

Присоединения

4 медных присоединения 18 мм

Допустимое рабочее давление 10 бар
