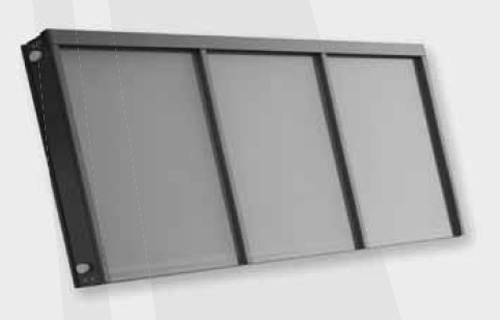

Коллектор с большой площадью покрытия FA

Коллектор с большой площадью покрытия FA пригоден для верхнего монтажа и свободной установки на наклонных и плоских крышах, а также на земле. Данный коллектор с большой площадью покрытия поставляется в сборе с присоединением подачи и выпуска в размерах от 3 до 18 м².

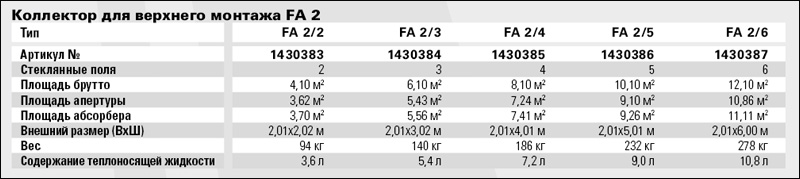

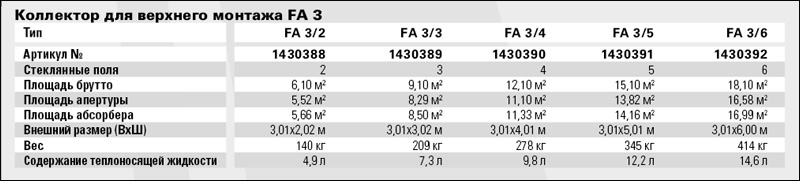

Предлагаются крепежные материалы и подставки для многих различных оснований. Коллектор с большой площадью покрытия FA в стандартном исполнении поставляется с шириной от 2 до 6 м и высотой 1 м, 1,5 м, 2 м или 3 м, что обеспечивает площадь брутто от 3 до 18 м². Изделия индиви- дуальных размеров могут быть изготовлены как в прямоугольном, так и в другом исполнении любой ширины и высоты (макс. 3х6 м).

ПРИМЕНЕНИЕ

• Верхний монтаж и свободная установка.
• Вмонтирование в фасад.

 ПРЕИМУЩЕСТВО

• Сертификация «Keymark»
• Высокий КПД, покрытие по методу PVD (абсорбция 94%), лазерная сварка, меандровая система.
• Высокая долговечность, надежная конструкция, стойкая к температурным и атмосферным воздействиям.
• Низкие потери тепла, высокая эффективность изоляции.
• Простой и быстрый монтаж.
• Высокий профессионализм производителя благодаря более чем двадцатилетнему опыту.

Вид конструкции

Плоский коллектор для верхнего монтажа с помощью крана

Корпус

Антрацитное порошковое покрытие (RAL 7016), алюминиевая рамная конструкция с многослойной алюминиевой задней стенкой

Покрытие

Призматическое безопасное стекло толщиной 4 мм с максимальной передачей света

Изоляция

Теплостойкая специальная полиуретановая твердая пена толщиной 20 мм, слой минеральной ваты толщиной 40 мм с номинальной объемной плотностью 50 кг/^м3, без выделений газа, огнестойкий – класс A1 по DIN 4102, часть 1, прошла проверку SPF

Абсорбер

Полногранный абсорбер лазерной сварки с высококачественным покрытием по методу PVD (Physical Vapour Deposition = напыление конденсацией из паровой фазы), проток в форме меандра

Уплотнение коллектора

Алюминиевая система профилей, двойное силиконовое уплотнение, стойкое к температурным воздействиям и ультрафиолетовым лучам, без выделений газа

Присоединения

4 медных трубы 22x0,8 мм, в т. ч. врезные кольца, втулка и накидная гайка, в коллекторах индивидуального размера по требованию

Вмонтирование
