Расчет тепловых потерь, расчет толщины тепловой изоляции

 Теплоизоляция дома, хранилища, гаража и любого другого помещения требует серьезного и рационального подхода.

При этом неизменно возникает ряд вопросов:

1. Какой утеплитель выбрать в соотношении с критерием цена/качество?

2. Какая минимальная толщина изоляции допустима именно в вашем случае?3. Каковы будут фактические потери тепла? Ответить на эти вопросы можно лишь произведя соответствующие расчеты.

Расчет фактических потерь  тепла через изоляцию по СП 41-103-200, РД 153-34.0-20.523-98

Перед тем, как остановить свой выбор на том или ином теплоизоляторе, следует сравнить эксплуатационные характеристики всех материалов, проанализировать каковы будут теплопотери при их использовании и только тогда использовать оптимальный.

На диаграмме, представленной ниже показано соотношение расчетной плотности теплового потока при использовании различных популярных теплоизоляционных материалов. Из диаграмм видно, что при равной толщине материала потери тепловой энергии отличаются многократно.

применение различных видов изояции

Рис Сравнение потерь тепла для различных видов теплоизоляционных материалов при толщине в 50 мм.

Как понять, сколько теплоизоляционного материала требуется именно в вашем, конкретном случае

Заботясь о грамотном проведении теплоизоляционных работ нужно учитывать – недостаточная теплоизоляция приводит к промерзанию стен и переносу «точки росы» внутрь помещения, а это грозит появлением конденсата, плесени на стенах и нежелательному избытку влажности. При увеличении слоя теплоизоляции сверх меры значительных улучшений вы не увидите, это приведет лишь к лишним затратам. Следовательно, расчет толщины утеплителя - это необходимость, позволяющая экономить средства и тепло.

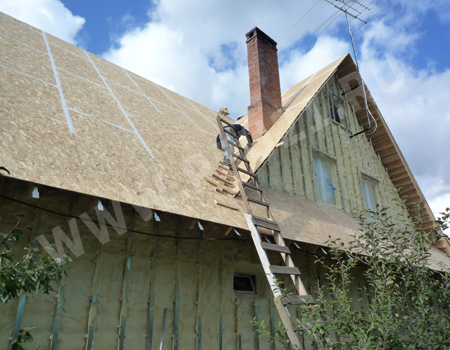

как расчитать толщину теплоизоляцииПроизвести расчет толщины необходимой теплоизоляции могут специалисты (на сегодняшний день много фирм предоставляют эту услугу), можно воспользоваться специальными программами или просчитать необходимое количество теплоизоляции самостоятельно, используя формулу. Это не составит большого труда, если вы знаете размеры утепляемого помещения (толщина стен, толщина потолка) и коэффициент теплопроводности теплоизоляционного материала (каждый производитель его указывает). Необходимая толщина теплоизоляции – это теплосопротивление (R). Это величина постоянная и рассчитывается для каждого региона отдельно, исходя из климатических условий.

Толщина теплосопротивления (теплоизоляционного слоя) рассчитывается по формуле: R=p/k Р – толщина изолируемого слоя (м) (например стены)К – коэффициент теплопроводности материала (W/m ·К) Чем выше сопротивление пропуску тепла, тем лучше теплоизоляция. Единица измерения m2K/W.

При расчете теплоизоляции стен (пола, потолка), состоящих из нескольких слоёв – необходимый теплоизоляционный слой равен сумме показателей каждого слоя: R=R1+R2+R3

Для внешней среды расчет ведется следующим образом

R = 0,04 m2·K/W для непосредственного перехода стена/внешний воздух

R = 0,08 m2·K/W для фасада

R = 0,0 m2·K/W при переходе в землю.

Сравним старый дом без теплоизоляции с таким же, но с изоляцией напылением ППУ

Пример расчета толщины теплоизоляции

Расчет коэффициента теплопередачи для старого дома без теплоизоляции



Термическое сопротивление внутри

Rsi = 0,13 m2K/W
1,0 см внутренняя штукатурка:K = 0,87 W/mK;R = 0,011 m2K/W
24 см полнотелый кирпич:K = 0,81 W/mK;R = p/k = 0,24 m/0,81 W/mK = 0,296 m2K/W
1,5 см внешняя штукатурка:K = 0,87 W/mK;R = 0,017 m2K/W
Термическое сопротивление снаружиRse = 0,04 m2K/W

*Rобщее = 0,13 + 0,011 + 0,296 + 0,017 + 0,04 m2K/W = 0,494 m2K/WU (теплоизоляция) = 1 /Rобщее = 2,02 W/(m2K)

Старый дом с теплоизоляцией напылением Пенополиуретана Penoglas

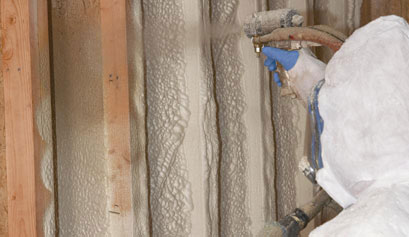

теплоизоляция пенополиуреаномВ этом случае с внешней стороны дом утеплен напылением Пенополиуретана толщиной 10 см, которые покрыты сверху штукатуркой 1,5 см. теплопроводность напыляемого Пенополиуретана Penoglas по данным производителя составляет K = 0,019 W/(mK).

Пенополиуретан: R = 0,1 m/0,019 W/(mK) = 5,263 m2K/W внешняя штукатурка 1,5 см на деревянной плите: R = 0,017 m2K/W

Рассчитанное до этого общее сопротивление пропуску тепла Rобщее = 0,494m2K/W увеличилось на 5,280 m2K/W до Rобщее = 5,774 m2K/WU = 1/Rобщее = 0,173 W/(m2K)

Потери тепла при утеплении старого дома напылением Пенополиуретана Penoglas сократились почти в 12 раз!
