Теплая керамика (керамические поризованные блоки)

Основным сырьем, используемым для производства строительных изделий из керамики, является природная глина. Не все знают, что этот пластический материал после выжигания имеет много ценных в строительстве преимуществ.

Именно  маленькие воздушные пустоты, которые образуются в керамических изделиях в процессе поризации делают материал необыкновенно теплым.

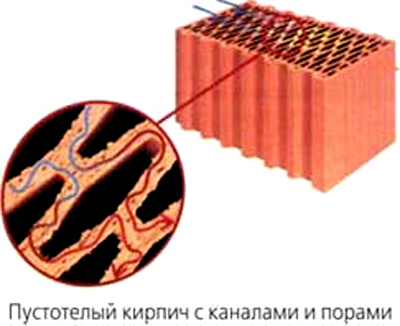

Перед выжигом этих изделий, глиняную массу смешивают с мелкими опилками, которые подлежат полному сгоранию, оставляя после себя микроскопические поры. Совместно с каналами в пустотелых кирпичах они значительно улучшают термоизоляционные свойства керамики.

Эволюция снижения теплопроводности керамического кирпича выглядит следующим образом:

кирпич полнотелый (теплопроводность 0,7 Вт/м²*С),

кирпич полнотелый с технологическими пустотами (пустотность до 13%, теплопроводность 0,6 Вт/м²*С),

кирпич щелевой (пустотелый, пустотность до 35%, теплопроводность 0,45 Вт/м²*С),

теплая керамика (пустотность до 50%, теплопроводность 0,16-0,21 Вт/м²*С.

Крупноформатность теплой керамики не сказывается отрицательным образом на прочности этого материала, которая составляет 100-150 кг/см² что соответствует марке М-100-150.

Наряду с высокой прочностью и низкой теплопроводностью, теплая керамика обладает еще несколькими плюсами, выгодно выделяющими ее среди керамических материалов.

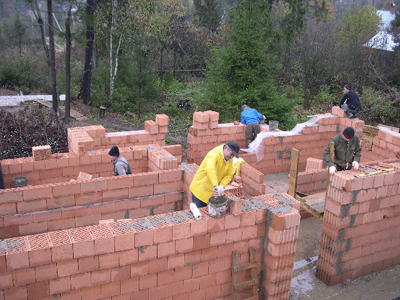

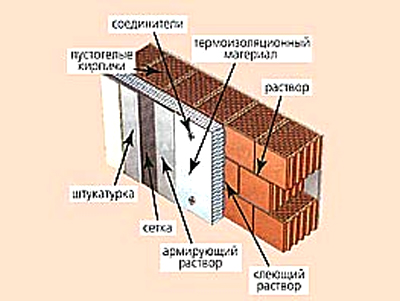

Наличие пазо-гребневого соединение у поризованных блоков не предусматривает вертикальный шов, а крупный размер теплой керамики и присутствие в кладке только горизонтального шва (точность геометрических размеров блоков позволяет сделать его 2мм), значительно снижает площадь мостиков холода (в данном случае кладочного раствора).
