Крыша с хорошими тепло- и гидроизоляционными свойствами

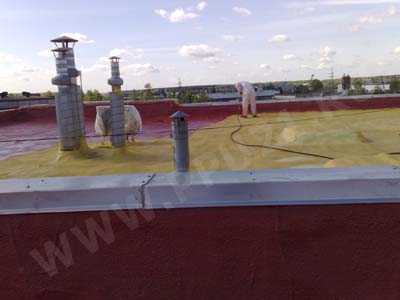

плоская кровляКонструкция крыши с хорошими тепло- и гидроизоляционными свойствами в значительной степени определяет тепловой комфорт в помещениях дома. Поэтому при строительстве энергосберегающего дома необходимо выбрать конструкцию покрытия, способную сохранить теплозащитные качества на длительное время.

Ограждающие конструкции крыш подвергаются в течение года различным атмосферным воздействиям:

  • значительные колебания температуры наружного воздуха;
  • осадки в виде дождя и снега;
  • солнечная радиация;
  • ветровые нагрузки.

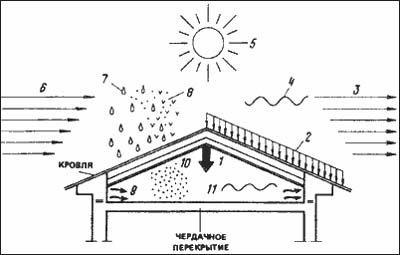

влияние атмосферных явлений на поверхность крышиРис. 1. Внешние воздействия на покрытие:

1 - постоянная нагрузка (собственный вес);

2 - временные нагрузки (снег, эксплуатационные нагрузки);

3 - ветер (отсос);

4 - температура наружного воздуха;

5 - солнечная радиация;

6 - ветер (давление);

7 - атмосферные осадки;

8 - химические агрессивные вещества, содержащиеся в воздухе;

9 - движение воздушных потоков в чердачном пространстве;

10 - влага, содержащаяся в воздухе чердачного пространства;

11 - температура воздуха чердачного пространства. В связи с этим все виды конструкций крыш должны обладать хорошими теплозащитными и гидро-, пароизоляционными свойствами, отвечать требованиям прочности, устойчивости, долговечности и огнестойкости.

Конструкции крыш должны быть экономичными при строительстве и в эксплуатационных расходах.Наиболее широкое применение в строительстве получили следующие конструктивные решения крыш:

  • чердачные крыши;
  • совмещенные бесчердачные крыши.

Долговечность и теплозащитные свойства крыш в значительной степени определяются влажностными состояниями материалов крыш. Постоянным источником увлажнения является влага, поступающая в парообразном состоянии из воздуха помещений в холодный период года. Прохождение водяных паров через толщу утеплителя приводит к увлажнению материала и потере требуемых теплозащитных качеств конструкции. При устройстве достаточной внутренней пароизоляции и наличие свободного выхода влаги из конструкции увлажнения не происходит.

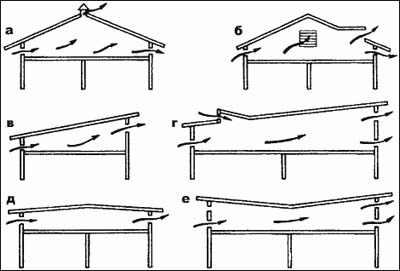

обустройство вентиляции в крышеРис. 2. Вентиляция чердачного пространства:

а - двухскатная чердачная крыша с вытяжным и приточно-вытяжными отверстиями;

б - двухскатная чердачная крыша со слуховым окном, решетками-жалюзи и приточно-вытяжными отверстиями;

в - односкатная крыша с приточно-вытяжными отверстиями;

г - односкатная крыша со слуховым окном и приточно-вытяжными отверстиями;

д - двухскатная крыша с приточно-вытяжными отверстиями;

е - крыша с внутренним водостоком и приточно-вытяжными отверстиями.

Следует отметить, что конструкция чердачного перекрытия по сравнению с совмещенной бесчердачной крышей находится в более благоприятных влажностных условиях. Влага, прошедшая через чердачное перекрытие, поступает в воздушное пространство чердачного помещения и через слуховые окна и приточно-вытяжные отверстия выходит наружу. Оптимальные размеры приточно-вытяжных отверстий приведены в табл. 1.

Таблица 1. Приточно-вытяжные отверстия вентилируемого чердачного пространства

УсловиеНаименованиеОбщая ширина потолка, м
567,58,59,5
Отверстия только снизу
Непрерывные щели или отверстия между стропилами через 40 (60) см
Ширина щели, см
Площадь одного отверстия, см2
0,811,21,41,6
3342505867
50637588101
Отверстия только на коньке
Непрерывные щели с обеих сторон конька
Ширина щели, см0,811,21,41,6
Отверстия только на фронтоне
Жалюзи на обоих фронтонах
Живое сечение жалюзи на каждом фронтоне, см2/м длины потолка23103124145166
Отверстия снизу и жалюзи на фронтонах
Непрерывные щели или отверстия между стропилами через 40 (60) см
Ширина щели, см
Площадь одного отверстия, см2
Живые сечения жалюзи на каждом фронтоне, см2/м длины потолка
0,40,50,60,70,8
1721252934
2532384451
4252637383
Отверстия снизу и на коньке
Непрерывные щели на свесах и на обеих сторонах конька
Отдельные отверстия между стропилами через 40 (60) см
Ширина щели, см
Площадь одного отверстия, см2
0,40,50,60,70,8
1721252934
2532384451

В бесчердачных покрытиях необходимо устройство внутреннего пароизоляционного слоя, предохраняющего утеплитель от увлажнения. Для удаления влаги, попавшей в толщу утеплителя, следует устраивать в ее верхней части вентилируемые воздушные прослойки в виде прямоугольных или цилиндрических каналов, по которым скопившаяся влага сможет уйти из совмещенного покрытия. Без этих вентиляционных каналов выход влаги значительно затруднен, и она скапливается под гидроизоляционным ковром в виде конденсата.

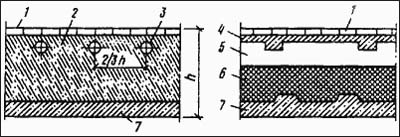

гидроизоляционный коверРис. 3. Бесчердачные покрытия с вентилируемыми каналами:

1 - кровля;

2 - легкий бетон;

3 - вентилируемые цилиндрические каналы;

4 - железобетонная плита;

5 - вентилируемая воздушная прослойка;

6 - утеплитель;

7 - несущая железобетонная плита.

В зимнее время в период оттепели наблюдается резкий переход от отрицательной к положительной температуре воздуха.

Скопившаяся под гидроизоляционным ковром влага при отрицательных температурах замерзает и превращается в лед, который периодически оттаивает при положительных температурах. Такое попеременное замораживание и оттаивание влаги в материале приводит к нарушению сцепления между гидроизоляционным ковром и цементнопесчаной стяжкой. Вследствие этих процессов разрушается кровля в совмещенном бесчердачном покрытии. Кроме того, повышение влажности теплоизоляционных материалов приводит к увеличению его коэффициента теплопроводности и снижению теплозащитных свойство совмещенного покрытия.

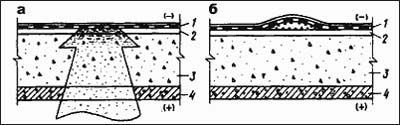

бесчердачное покрытиеРис. 4. Образование льда под кровельным ковром бесчердачного покрытия:

а - образование водяных паров из внутреннего помещения через бесчердачное перекрытие и их конденсация под гидроизоляционным ковром;

б - отрыв гидроизоляционного ковра от перекрытия в результате расширения замерзшей воды;

1 - кровля; 2 - стяжка; 3 - керамзитобетонные плиты; 4 - железобетонные плиты.

Конструкцию пароизоляционного слоя, устраиваемого под утеплителем, выбирают в зависимости от влажности воздуха в помещении в холодный период года (табл. 2).

Таблица 2. Конструкция пароизоляционного слоя покрытия


Влажностный режим помещенийХарактеристика воздухаКонструкция пароизоляционного слоя
относительная влажность, %абсолютная влажность, мм рт.ст.
Сухой<10<8Не устраивается
Нормальный50…608…9,9Не устраивается
Влажный61…7510…12,5Оклеечная из одного слоя рулонного материала
Мокрый>75>12,5Оклеечная из двух слоев рулонного материала

В тех случаях, когда пароизоляция устраивается по монолитным железобетонным покрытиям и предназначена для защиты неорганических утеплителей, наклеиваемый слой рулонного материала может быть заменен битумным обмазочным слоем толщиной 1,5...2 мм, а двухслойная пароизоляция — однослойной. Пароизоляционный слой выполняют сплошным (без разрывов) по всей поверхности покрытия. В табл. 3 приведены различные типы пароизоляционных материалов.

Таблица 3. Типы пароизоляции


п/п
Материал пароизоляцииРасчетные сопротивления паропроницанию, м2*ч*мм рт.ст./°C
1Рубероид, наклеенный на горячем битуме и покрытый сверху битумом (для наклейки теплоизоляционных материалов)12,3
2Рубероид, наклеенный на горячем битуме10,3
3Рубероид, наклеенный на битумно-кукерсольной мастике и покрытый сверху той же мастикой16,4
4Рубероид, наклеенный на битумно-кукерсольной мастике13,1
5Рубероид8,3
6Окраска горячим битумом на 1 раз2
7Окраска битумно-кукерсольной мвстикой на 1 раз4,8
8Окраска битумно-кукерсольной мвстикой на 2 раза8,1
9Окраска поливинилхлоридным лаком на 2 раза29
10Окраска хлоркаучуковым лаком на 2 раза26
11Полиэтиленовая пленка, наклеенная на битумно-кукерсольной мастике1000
12Изол40
